คำอธิบายสินค้า

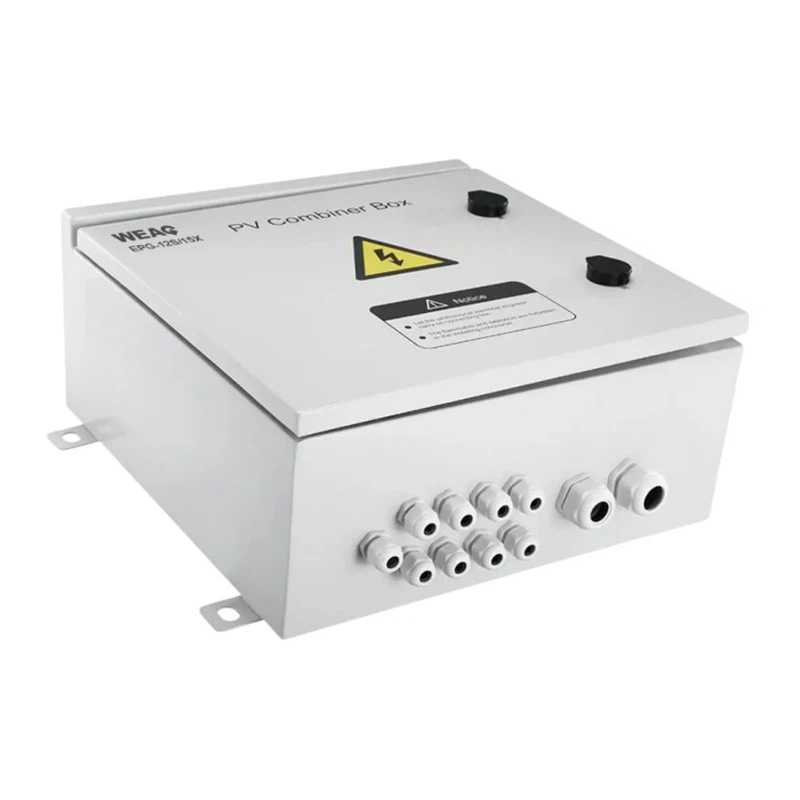

● หมายเลขรุ่น: EPG 1500V DC Combiner Box
● แรงดันไฟสูงสุด: 1500VDC
● กระแสไฟออกสูงสุด: 250A
● จำนวนอินพุต: 12 สาย (สามารถปรับแต่งได้)
● จำนวนเอาต์พุต: 1 สาย (สามารถปรับแต่งได้)
● ส่วนประกอบ DC หลักที่สร้างขึ้นภายใน: ตัวแยก DC 1500V, DC SPD, ฟิวส์ DC เป็นต้น
● ติดตั้งบนผนัง
การแนะนำ
กล่องรวมกระแสตรง 1500V ซีรีส์ EPG เป็นส่วนประกอบสำคัญในระบบ PV ซึ่งทำหน้าที่รวบรวม ปกป้อง และตรวจสอบพลังงานไฟฟ้ากระแสตรงที่ผลิตโดยแผงโซลาร์เซลล์ จุดประสงค์หลักคือเพื่อให้แน่ใจว่าระบบพลังงานแสงอาทิตย์ทำงานได้อย่างมีประสิทธิภาพและปลอดภัย
กล่องรวมไฟ DC 1500V ได้รับการออกแบบมาโดยเฉพาะเพื่อให้เป็นไปตามมาตรฐานความปลอดภัยและรหัสไฟฟ้าเฉพาะของระบบ PV โดยจะจัดการกับข้อบังคับที่เกี่ยวข้องกับการป้องกันกระแสเกินและไฟฟ้าลัดวงจร การต่อลงดิน และการแยกระบบ คุณสมบัติเหล่านี้ช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือของการติดตั้ง PV ได้อย่างมาก และสร้างความมั่นใจให้กับผู้ใช้
กล่องรวมไฟ 1500V DC ซีรีส์ EPG ได้รับการออกแบบและผลิตอย่างพิถีพิถันเพื่อให้เป็นไปตามมาตรฐานและการรับรองระดับสากล โดยเป็นไปตามมาตรฐาน IEC 61439 สำหรับชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุมเกียร์ ซึ่งรับประกันประสิทธิภาพคุณภาพสูง นอกจากนี้ ยังเป็นไปตามข้อกำหนดของ IEC 62446 ซึ่งเน้นที่การจัดทำเอกสารระบบ PV และการทดสอบระบบ เพื่อให้แน่ใจว่าปฏิบัติตามกระบวนการที่ถูกต้อง
ผู้ใช้สามารถไว้วางใจในการปฏิบัติตามข้อกำหนด ความปลอดภัย และความน่าเชื่อถือของกล่องรวมไฟ DC ซีรีส์ EPG เพื่อเพิ่มประสิทธิภาพระบบพลังงานแสงอาทิตย์ได้ โดยกล่องรวมไฟ DC ซีรีส์ EPG 1500V ช่วยให้การรวมไฟ การป้องกัน และการตรวจสอบพลังงาน DC เป็นไปอย่างราบรื่น ช่วยให้ผลิตพลังงานได้อย่างมีประสิทธิภาพและยั่งยืน
โครงสร้าง
ภาพรวมของส่วนประกอบทั่วไปและโครงสร้างของกล่องรวมไฟโซลาร์เซลล์แบบ DC 1500V ซีรีส์ EPG:
1. ตัวเรือน: ผลิตจากวัสดุสแตนเลสและมีระดับการป้องกันมลพิษ IP65 ตัวเรือนนี้ช่วยปกป้องส่วนประกอบภายในทางกายภาพและช่วยให้มั่นใจในความปลอดภัยของระบบ
2. สวิตช์ตัดการเชื่อมต่อ DC ED250z: ส่วนประกอบนี้ทำหน้าที่เป็นตัวกลางในการแยกหรือตัดการเชื่อมต่อพลังงาน DC ที่ผลิตโดยแผงโซลาร์เซลล์จากระบบ PV ส่วนที่เหลือ ช่วยให้สามารถบำรุงรักษา ตรวจสอบ และซ่อมแซมได้อย่างปลอดภัยโดยตัดกระแสไฟ ในกรณีที่เกิดเหตุฉุกเฉินหรือระบบขัดข้อง สวิตช์ตัดการเชื่อมต่อ DC ED250z จะช่วยให้สามารถปิดระบบ PV ได้อย่างรวดเร็วและทันที ช่วยป้องกันความเสียหายเพิ่มเติมและรับรองความปลอดภัยของบุคลากร
3. ตัวยึดฟิวส์ DC และฟิวส์ DC สำหรับการป้องกันกระแสเกินและไฟฟ้าลัดวงจร: กล่องรวมฟิวส์โฟโตโวลตาอิค DC 1500V ซีรีส์ EPG ประกอบด้วยตัวยึดฟิวส์และฟิวส์ ER63(s) เพื่อป้องกันสถานการณ์กระแสเกิน อุปกรณ์เหล่านี้ติดตั้งแบบอนุกรมกับสายอินพุตหรือระหว่างบัสบาร์และสายเอาต์พุต อุปกรณ์เหล่านี้จะตัดวงจรในกรณีที่เกิดความผิดพลาดหรือกระแสเกิน ช่วยป้องกันไม่ให้ระบบ PV เสียหาย
4. อุปกรณ์ป้องกันไฟกระชากแบบ EPD DC: ในพื้นที่ที่เสี่ยงต่อการเกิดฟ้าผ่าหรือไฟฟ้าลัดวงจร กล่องรวมไฟโซลาร์เซลล์แบบ EPG 1500V DC มาพร้อมอุปกรณ์ป้องกันไฟกระชากแบบ EPD DC อุปกรณ์เหล่านี้จะเบี่ยงเบนและป้องกันไฟกระชากแรงดันสูง ช่วยปกป้องแผงโซลาร์เซลล์และส่วนประกอบอื่นๆ จากความเสียหายที่อาจเกิดขึ้น
5. ขั้วต่อ MC4: กล่องรวมไฟโซลาร์เซลล์แบบ DC 1500V ซีรีส์ EPG มีขั้วต่ออินพุตและเอาต์พุต MC4 หลายตัว ช่วยให้เชื่อมต่อสายเอาต์พุตจากแผงโซลาร์เซลล์แต่ละแผงกับสายอินพุตของเครื่องแปลงไฟ PV ได้อย่างมีประสิทธิภาพ
6. การเชื่อมต่อสายดิน: กล่องรวมไฟฟ้าโซลาร์เซลล์ DC 1500V ซีรีส์ EPG มีขั้วต่อสำหรับเชื่อมต่อตัวนำสายดิน ช่วยให้มั่นใจว่าระบบมีการต่อสายดินอย่างเหมาะสม
7. อุปกรณ์เสริมสำหรับสายเคเบิล: อุปกรณ์เสริมสำหรับสายเคเบิลต่างๆ เช่น ต่อมสายเคเบิล สายรัดสายเคเบิล หรือถาดสายเคเบิล จะถูกติดตั้งไว้ในกล่องรวมสายเพื่อจัดระเบียบและยึดสายเคเบิลอินพุตและเอาต์พุต การจัดเรียงนี้ช่วยให้เค้าโครงสายไฟเป็นระเบียบและเป็นระบบ ลดความเสี่ยงที่สายเคเบิลจะเสียหาย และอำนวยความสะดวกในการบำรุงรักษาและแก้ไขปัญหา
