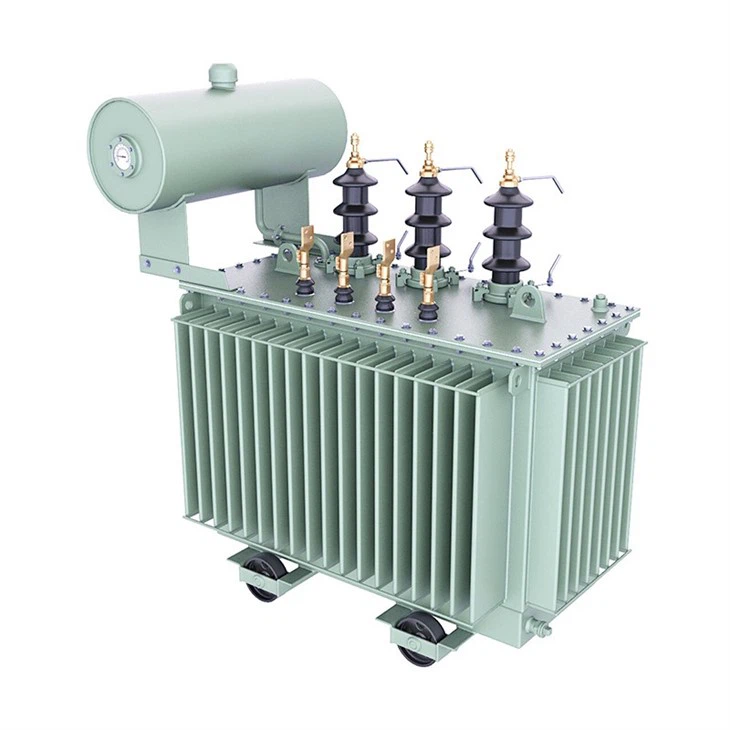

หม้อแปลงไฟฟ้าชนิดน้ำมัน

● หมายเลขรุ่น: S(Z)

● ความจุ :1000-31500kVA

● แรงดันไฟหลัก: 12kV, 24kV, 40.5kV

● แรงดันไฟรอง:0.4kV,10kV

● สัญลักษณ์การเชื่อมต่อ:Yd11 หรือ YNd11;Yyn0 หรือ Dyn11

● มาตรฐาน: IEC 60076

หม้อแปลงไฟฟ้าแบบน้ำมันรุ่น S(Z) หรือที่เรียกอีกอย่างว่าหม้อแปลงไฟฟ้าที่เติมน้ำมันแร่เพื่อใช้เป็นสารหล่อเย็นและฉนวน น้ำมันทำหน้าที่หลัก 2 ประการ ได้แก่ ระบายความร้อนหม้อแปลงไฟฟ้าโดยการกระจายความร้อนที่เกิดขึ้นระหว่างการทำงาน และให้ฉนวนไฟฟ้าระหว่างส่วนประกอบภายในของหม้อแปลงไฟฟ้า

หม้อแปลงไฟฟ้าแบบน้ำมันรุ่น S(Z) แกนและขดลวดจะจุ่มอยู่ในน้ำมันฉนวน น้ำมันจะช่วยถ่ายเทความร้อนออกจากขดลวด ทำให้ขดลวดมีอุณหภูมิการทำงานที่ปลอดภัย นอกจากนี้ยังให้ฉนวนไฟฟ้าที่ดีเยี่ยม ป้องกันการอาร์กและไฟฟ้าลัดวงจร

น้ำมันแร่ที่ใช้ในหม้อแปลงไฟฟ้าแบบน้ำมันรุ่น S(Z) มีความแข็งแรงทางไฟฟ้าสูง ซึ่งหมายความว่าสามารถทนต่อแรงดันไฟฟ้าสูงได้โดยไม่พังทลาย ซึ่งทำให้หม้อแปลงสามารถทำงานได้อย่างปลอดภัยที่ศักย์ไฟฟ้าสูง น้ำมันยังทำหน้าที่เป็นเกราะป้องกันความชื้นและสิ่งปนเปื้อน ช่วยปกป้องขดลวดจากปัจจัยด้านสิ่งแวดล้อมที่อาจทำให้ฉนวนเสื่อมสภาพได้

หม้อแปลงไฟฟ้าแบบน้ำมันรุ่น S(Z) มีข้อดีหลายประการ โดยสามารถรองรับกำลังไฟฟ้าขนาดใหญ่ได้ และมักใช้ในระบบส่งและจำหน่ายไฟฟ้าแรงสูง น้ำมันช่วยระบายความร้อนได้อย่างมีประสิทธิภาพ ช่วยให้หม้อแปลงทำงานภายใต้ภาระหนักได้

ผลิตตามมาตรฐาน IEC 60076

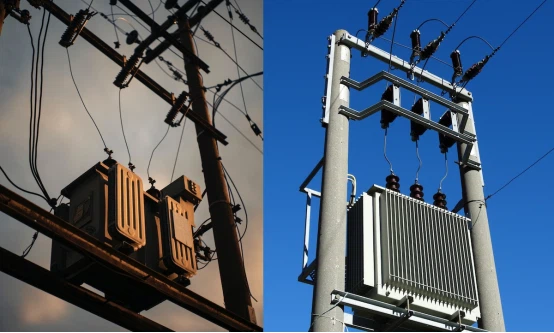

หม้อแปลงจำหน่ายมีบทบาทสำคัญในระบบจำหน่ายไฟฟ้าโดยทำหน้าที่แปลงแรงดันไฟฟ้าขั้นสุดท้าย ทำหน้าที่ลดแรงดันไฟฟ้าปานกลางของเครือข่ายให้อยู่ในระดับแรงดันไฟฟ้าที่ต่ำกว่าซึ่งเหมาะสำหรับการใช้งานของผู้บริโภค หม้อแปลงจำหน่ายถือเป็นส่วนประกอบที่สำคัญที่สุดชิ้นหนึ่งในเครือข่ายจำหน่ายไฟฟ้า

หม้อแปลงไฟฟ้าจำหน่ายใช้ในแอปพลิเคชันต่อไปนี้:

● โครงสร้างพื้นฐานด้านอาคารและอุตสาหกรรม: สนามบิน โรงพยาบาล โรงงาน ห้างสรรพสินค้า โรงแรม อาคารพาณิชย์และที่พักอาศัย

●สาธารณูปโภค: สถานีผลิตไฟฟ้า โรงส่งไฟฟ้า โรงจ่ายไฟฟ้า โรงบำบัดน้ำและน้ำเสีย

●น้ำมันและก๊าซ: โรงงานน้ำมันและก๊าซ โรงงานปิโตรเคมีและโรงกลั่น

หม้อแปลงเหมาะสำหรับการใช้งานที่ระดับความสูงไม่เกิน 1,000 เมตรเหนือระดับน้ำทะเล ระดับความสูงของไซต์ที่สูงกว่า 1,000 เมตรจำเป็นต้องใช้การออกแบบพิเศษและควรระบุไว้ในคำสั่งซื้อ

อิมพีแดนซ์ไฟฟ้าลัดวงจรคืออิมพีแดนซ์ของหม้อแปลง โดยทั่วไปจะอยู่ระหว่าง 4% ถึง 6% สำหรับหม้อแปลงจ่ายไฟ และสูงกว่า %7 สำหรับหม้อแปลงไฟฟ้า อิมพีแดนซ์ไฟฟ้าลัดวงจรคือเปอร์เซ็นต์ของแรงดันไฟฟ้าที่กำหนดขั้นต้นที่ต้องใช้กับขดลวดหลักของหม้อแปลงเมื่อขดลวดรองเกิดไฟฟ้าลัดวงจรเพื่อให้กระแสไฟฟ้าที่กำหนดในขดลวดหลักและขดลวดรอง หากอิมพีแดนซ์ไฟฟ้าลัดวงจรเพิ่มขึ้น จะส่งผลให้แรงดันไฟฟ้าตกโดยไม่จำเป็นทั่วหม้อแปลงไฟฟ้า และจะจำกัดความสามารถในการจ่ายไฟไปยังอุปกรณ์ที่เชื่อมต่อรอง หม้อแปลงที่ทำงานแบบขนานควรมีอิมพีแดนซ์ไฟฟ้าลัดวงจรเท่ากัน

กลุ่มเวกเตอร์เป็นวิธีการของคณะกรรมการอิเล็กโทรเทคนิคระหว่างประเทศ (IEC) ในการจัดประเภทขดลวดแรงดันสูง H(V) และขดลวดแรงดันต่ำ (LV) ของหม้อแปลงไฟฟ้าสามเฟส การกำหนดกลุ่มเวกเตอร์ระบุการกำหนดค่าของขดลวดและความแตกต่างของมุมเฟสระหว่างขดลวดเหล่านั้น

การเชื่อมต่อที่เป็นไปได้มีดังต่อไปนี้:

● การเชื่อมต่อเดลต้า D(d)

●การเชื่อมต่อดาว Y(y)

●การเชื่อมต่อแบบซิกแซก Z(z)

●N(n) มีค่าความเป็นกลางสำหรับเชื่อมต่อภายนอกหม้อแปลง

กลุ่มเวกเตอร์จะกำหนดความคลาดเคลื่อนของเฟสระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิ โดยแต่ละหน่วยในกลุ่มเวกเตอร์จะอ้างอิงถึงความคลาดเคลื่อน 30 องศา กลุ่มเวกเตอร์ Dyn11 จะเป็นเดลต้าบนขดลวดปฐมภูมิ ดาวบนขดลวดทุติยภูมิ โดยนำนิวทรัลออกมาและมีความคลาดเคลื่อน 330- องศา

โดยทั่วไปถังหม้อแปลงจะเป็นโครงสร้างที่ไม่แข็ง มีแผงลูกฟูก ออกแบบมาให้ทนต่อแรงกดทางกล ดูดซับการขยายตัวของน้ำมัน และตอบสนองข้อจำกัดในการระบายความร้อน

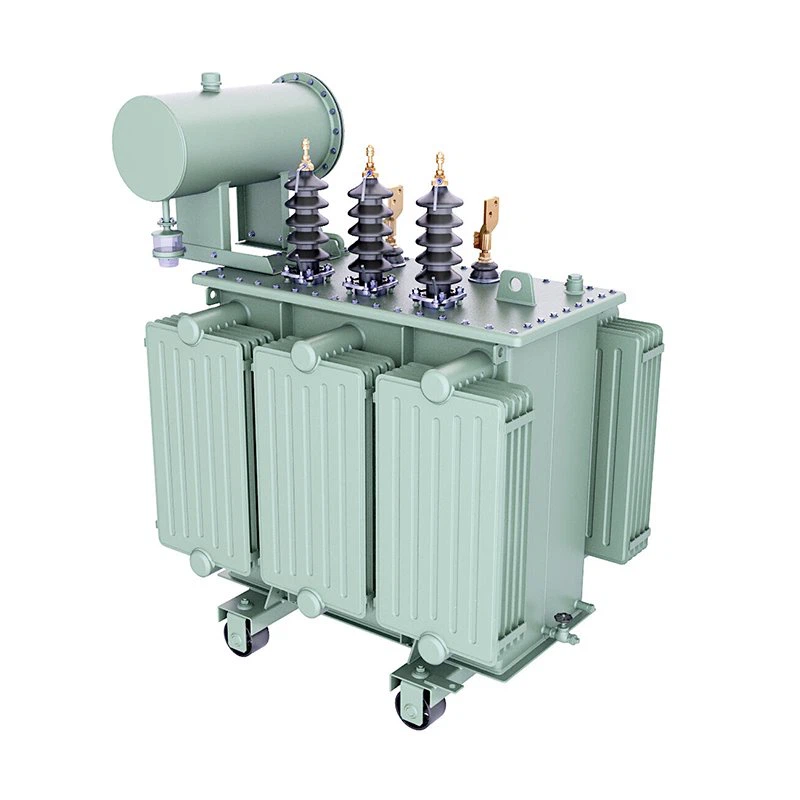

สำหรับกำลังไฟที่มีพิกัดสูงกว่า 3150kVA โดยทั่วไปแล้วถังจะได้รับการออกแบบโดยมีโครงสร้างแข็งแรง หม้อน้ำระบายความร้อน และตัวควบคุม

โครงสร้างของวงจรแม่เหล็กมีดังนี้

หม้อแปลงมีโครงสร้างสามขาและการวางซ้อนแบบขั้นบันได

ผลิตจากแผ่นเหล็กซิลิคอนแบบรีดเย็นที่มีทิศทางการไหลแบบเกรน (CRGO) โดยแผ่นเหล็กแต่ละแผ่นมีความหนา 0.23, 0.27 หรือ 0.30 มม. และหุ้มฉนวนทั้งสองด้านด้วย Carlite การใช้ฉนวน Carlite ช่วยป้องกันไฟฟ้าลัดวงจรระหว่างแผ่นเหล็กและช่วยให้มั่นใจได้ว่ามีฉนวนที่เหมาะสมภายในชุดแกนหม้อแปลง

ค่าความคลาดเคลื่อนในการผลิตคือค่าที่เบี่ยงเบนระหว่างค่าที่วัดได้และค่าที่รับประกัน เว้นแต่จะระบุไว้เป็นอย่างอื่นในคำสั่งซื้อ ค่าความคลาดเคลื่อนจะจำกัดอยู่ที่ค่าที่ระบุใน IEC 60076-1

ความถี่คือจำนวนครั้งของการเกิดเหตุการณ์ซ้ำต่อหน่วยเวลา เรียกอีกอย่างว่าความถี่เชิงเวลา ซึ่งเน้นความแตกต่างระหว่างความถี่เชิงพื้นที่และความถี่เชิงมุม คาบคือระยะเวลาของรอบหนึ่งของเหตุการณ์ที่เกิดซ้ำ ดังนั้น คาบจึงเป็นส่วนกลับของความถี่

ความถี่ที่หม้อแปลงได้รับการออกแบบมาให้ทำงานคือ 50Hz หรือ 60Hz และจะถูกตั้งค่าตามความถี่เครือข่าย

อุณหภูมิแวดล้อมปกติที่หม้อแปลงจะทำงานนั้นถูกกำหนดให้เป็นอุณหภูมิแวดล้อมที่อุณหภูมิที่เพิ่มขึ้นแสดงถึงการเพิ่มขึ้นของตัวกลางทำความเย็นและอุณหภูมิของขดลวดเมื่อหม้อแปลงทำงานที่โหลดเต็มที่ ค่าสูงสุดถูกกำหนดโดยมาตรฐานที่ใช้
